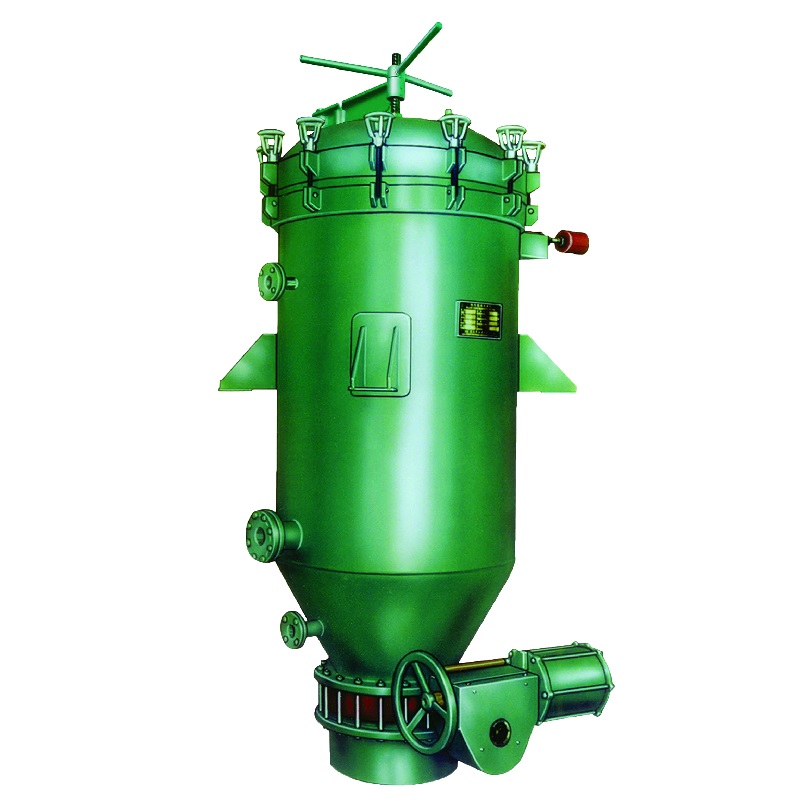

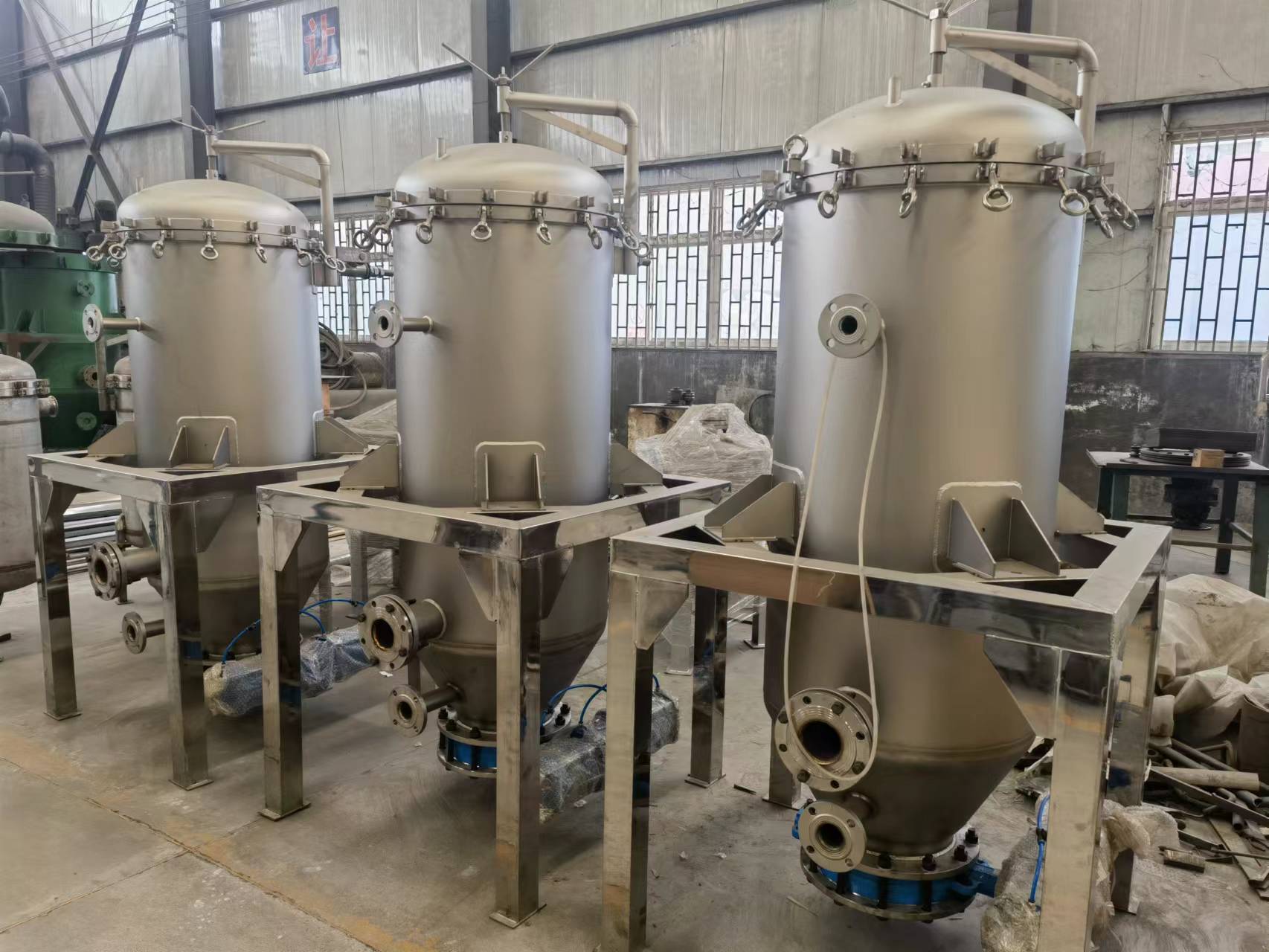

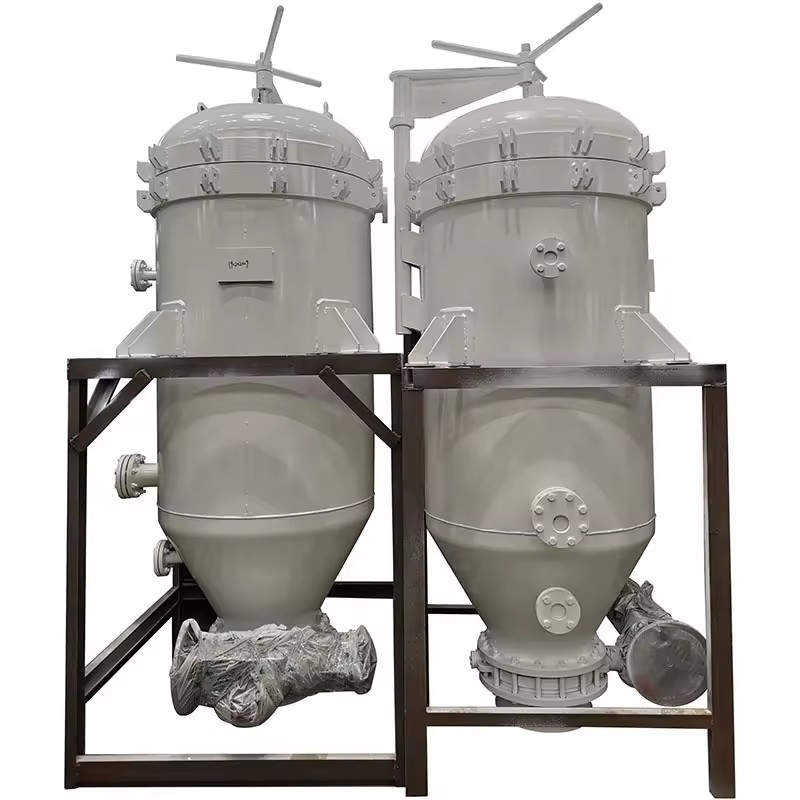

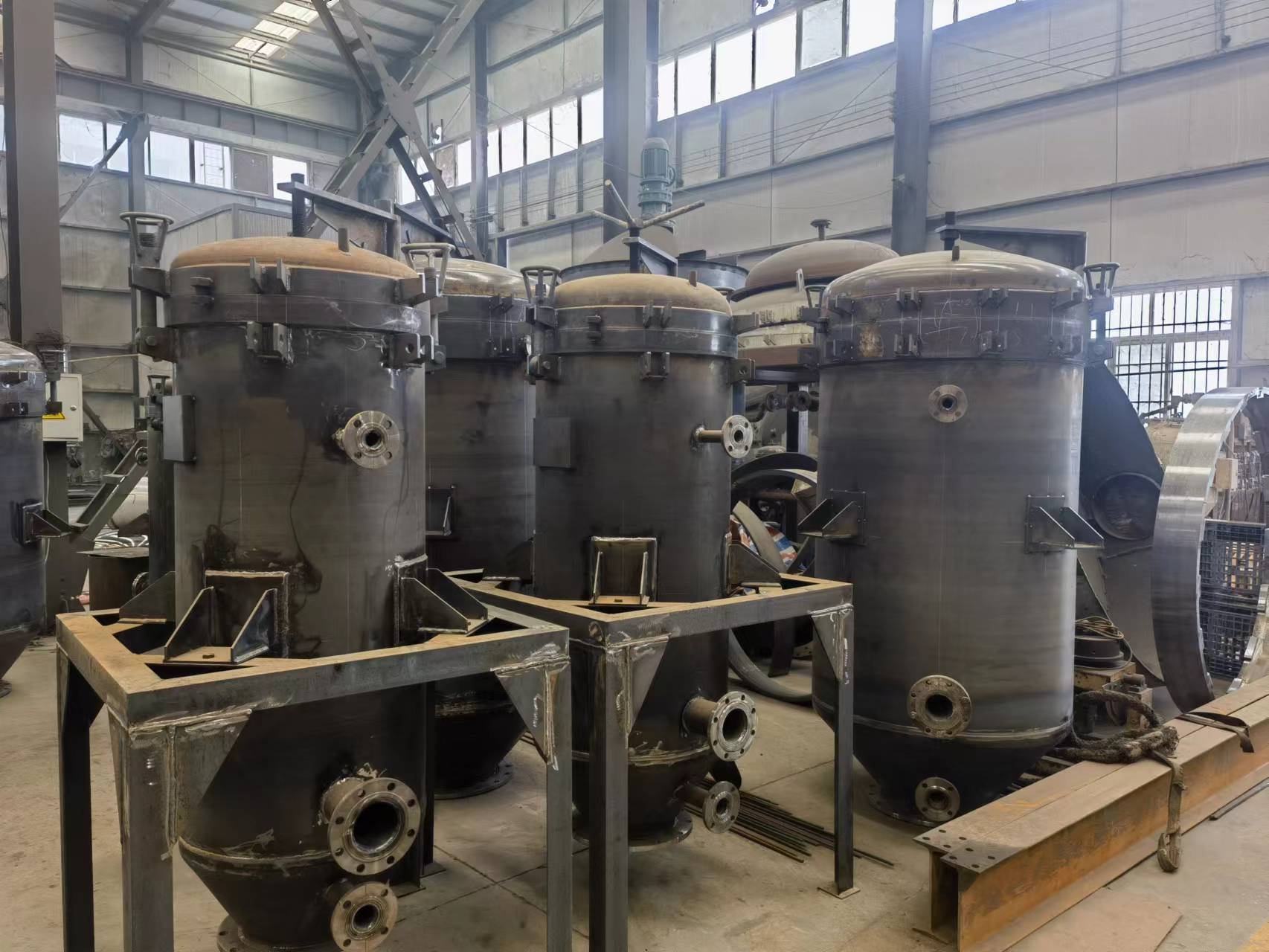

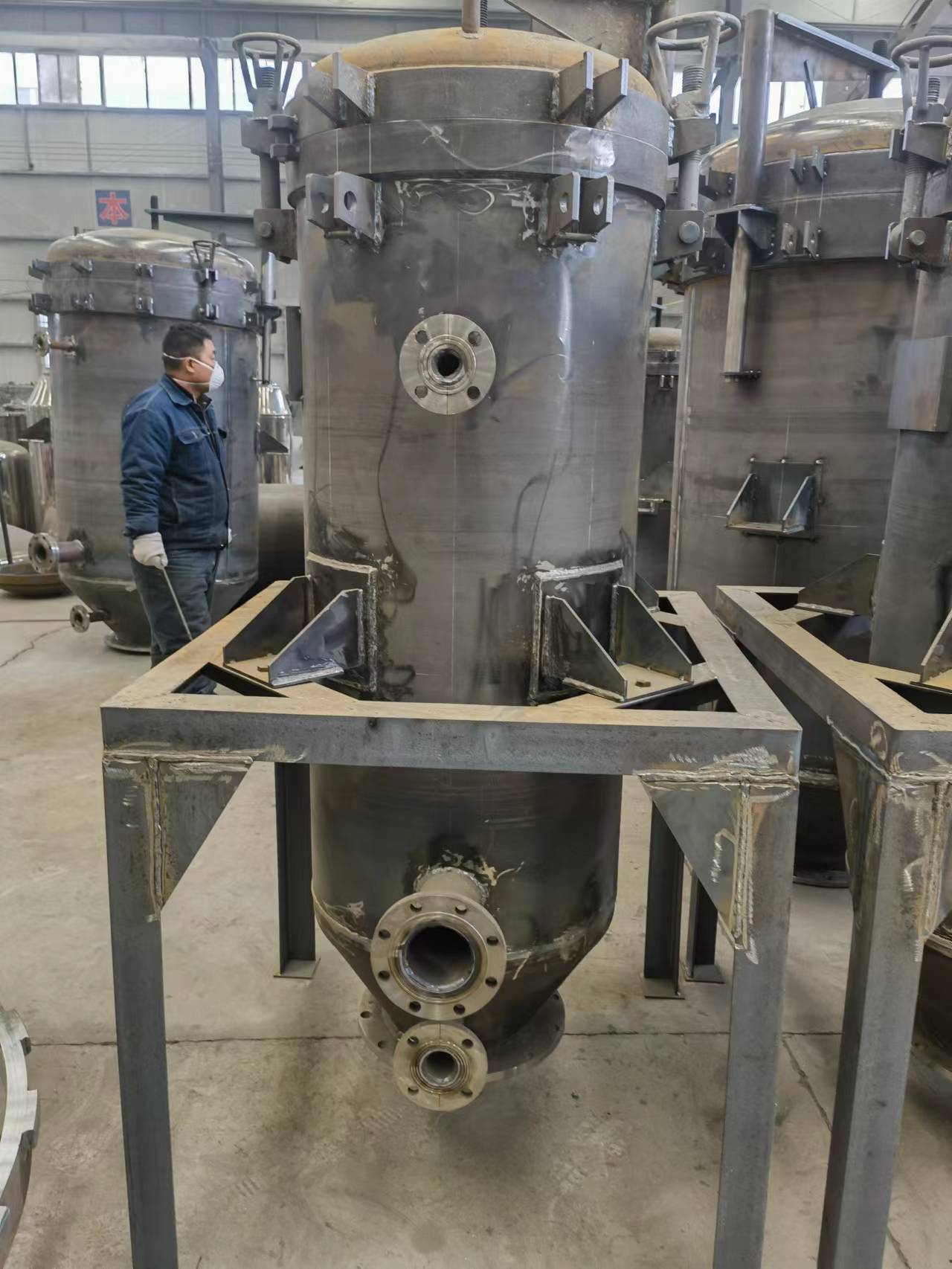

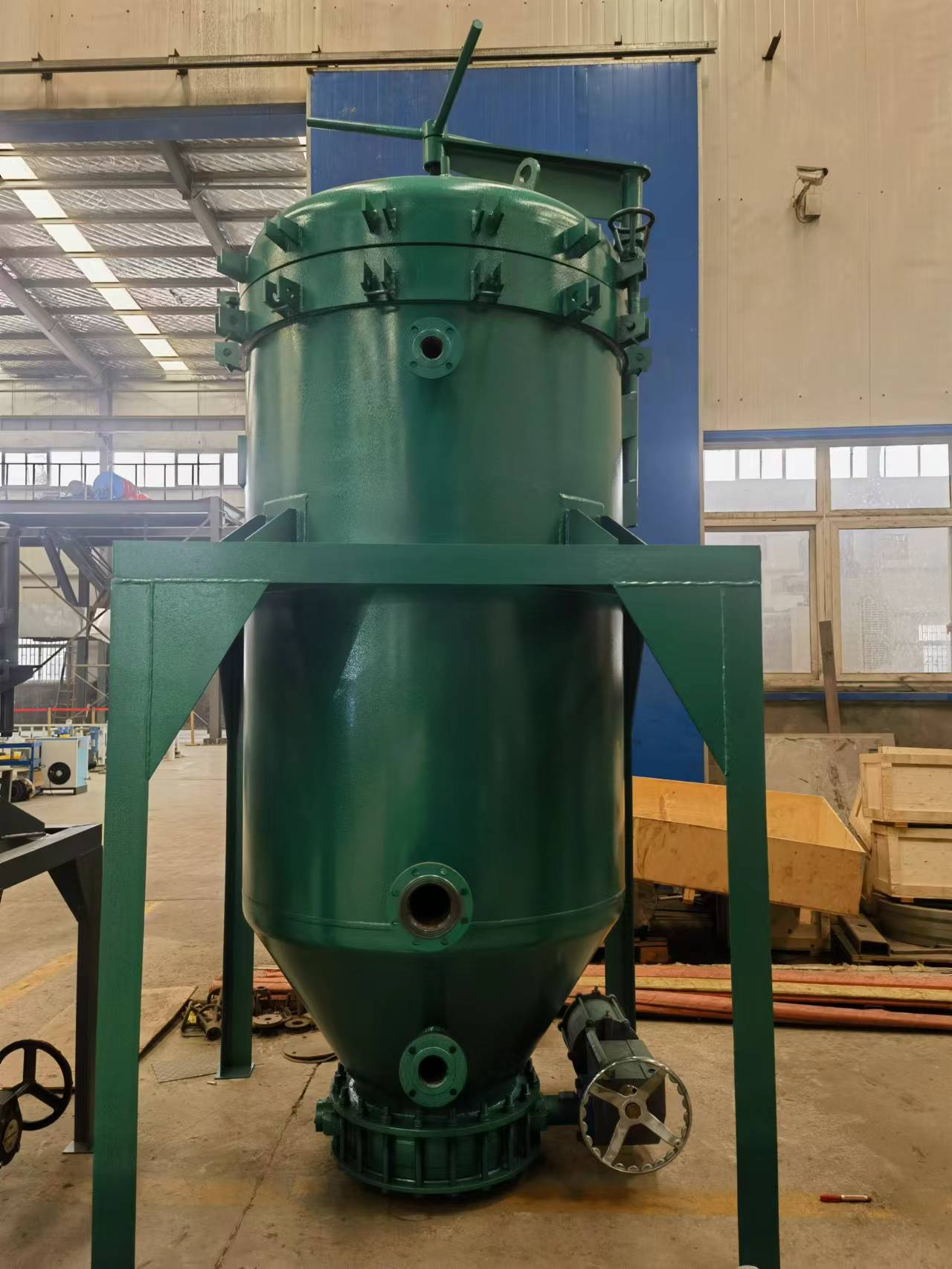

Маслофильтр ВНП/ГНП

Цена: Уточните по телефону

Описание

Для фильтрации растительного масла в различных процессах предлагаем фильтры типа ВНП (вертикальный-напорный-пластинчатый) и типа ГНП (горизонтальный-напорный-пластинчатый) ТУ У 29.2-14247520-001-2001.

Применение:

Первичная очистка растительных масел (подсолнечного, рапсового, льняного, соевого и т.д.);
Вторичная очистка растительных масел в линиях винтеризации с целью удаления восков;
Отбелка растительных масел;
Отбор катализатора в установках получения саломаса;
Фильтрование лака на основе растительных масел.

Преимущества перед рамными фильтрами:

Не используется фильтровальная ткань;
Автоматизированный сброс осадка (вибросброс);
Простота в обслуживании;
Не накапливаются фузы (не повышается кислотное, перекисное число);
Нет потерь масла;
Вы получаете конечный продукт европейского качества.

Краткие технические характеристики фильтров:

Производительность*	3..180 т/сутки (ВНП), 30..480 т/сутки (ГНП)
Пластины	сетка из нержавеющей стали
Площадь фильтрующих элементов	от 5 до 47 м² (ВНП), 50..120 м²(ГНП)
Габаритные размеры **	высота до 3500 мм (ВНП), длина до 8900 мм (ГНП) диаметр - 650..1400 мм (ВНП), 1800 мм (ГНП)
Сухая масса **	до 2800 кг (ВНП), до 7300 кг (ГНП)

* В зависимости от процесса и от площади фильтрующих элементов
** В зависимости от исполнения

В зависимости от назначения фильтры ВНП и ГНП различаются типами применяемых сеток, расстояниями между соседними фильтрующими пластинами, размерами фильтрующей поверхности. От этих параметров зависит производительность фильтра, время работы до чистки, периодичность промывки пластин и другие технологические характеристики. В наших фильтрах применяются нержавеющие сетки импортного производства как с квадратными ячейками, так и плотные полотняного или саржевого переплетения. Для каждого конкретного заказчика мы выбираем все параметры в зависимости от условий работы фильтров.
Срок эксплуатации фильтров - 10 лет.

Гарантия на оборудование 2 года. Оборудование сертифицировано в Украине.

1- корпус;
2 - крышка;
3 - откидной болт;
4 - домкрат;
5 - поворотный кронштейн;
6 - фильтровальные плиты;
7 - пневматический вибратор;
8 - сборный коллектор;
9 - донный затвор;
10 - пневмопривод;
11 - манометр;

Pис. 1 - Фильтр типа ВНП

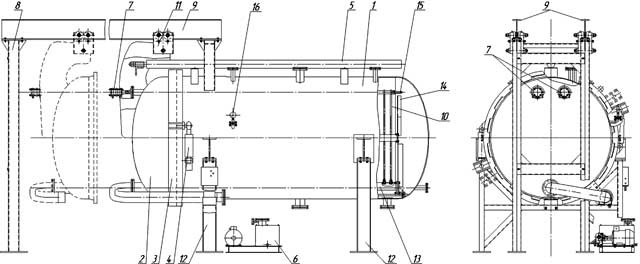

Рис. 2 - Фильтр типа ГНП

1- корпус; 2 - крышка; 3 - байонетный затвор; 4 - гидроцилиндр затвора;
5 - гидроцилиндр для отвода крышки; 6 - станция маслонасосная;
7- вибратор; 8 - колонна; 9 - балка; 10 - плита фильтровальная;
11 - каретка; 12 - стойка; 13 - коллектор; 14 - каркас; 15 - стяжка;
16 - манометр с мембранным разделителем;

Производительность фильтров типа ВНП и ГНП для различных процессов фильтрования подсолнечного масла:

№ п/п	Марка фильтра	Поверх ность фильтра, м²	Производительность фильтра, т/сутки
			Первичная очистка		Винтеризация		Отбелка рафиниро ванного масла при t=90-95ºC
			масла холодного прессо вания (с лузгой), при t=25-40ºC	масла горячего прессо вания при при t=75-90ºC	сырого масла при t=16-18ºC	Рафиниро ванного отбеленного масла при t=16-18ºC	Отбелка рафиниро ванного масла при t=90-95ºC
1	ВНП - 6	6	3,5	10,5	3,5	7	24
2	ВНП - 10	10	6	24	6	12	40
3	ВНП - 15	15	9	27	3	18	60
4	ВНП - 20	20	12	36	12	24	80
5	ВНП - 24	24	14	42	14	28	96
6	ВНП - 30	30	18	54	18	36	120
7	ВНП - 45	45	27	81	27	54	180
8	ГНП - 50	50	30	90	30	60	200
9	ГНП - 60	60	36	108	36	72	240
10	ГНП - 70	70	42	126	42	84	280
11	ГНП - 80	80	48	144	48	96	320
12	ГНП - 90	90	54	162	54	108	360
13	ГНП - 100	100	60	180	60	120	400
14	ГНП - 110	110	66	198	66	132	440
15	ГНП - 120	120	72	216	72	144	480

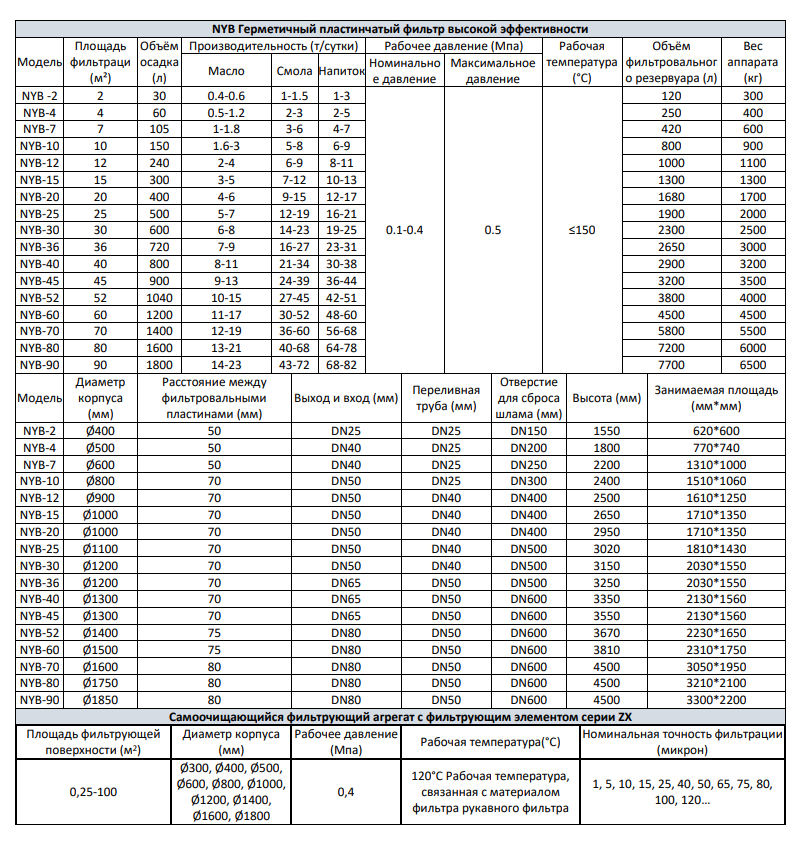

Технические характеристики	ВНП-15	ВНП-20	ВНП-24	ВНП-30	ВНП-40	ВНП-45	ВНП-60	ВНП-75

Площадь фильтрации, м²	13,1	15,6	19,0	26,7	36,9	44,9	59,6	75,5
Высота, мм	2395	2495	2595	2975	3360	3612	3938	4160
Ширина, мм	1310	1410	1510	1539	1400	1812	2016	2220
Длина, мм	1650	1750	1850	1850	2000	2108	2287	2490
Масса, кг	900	1000	1100	1380	2000	2150	2600	3100

Для улавливания небольшого количества твердых частиц (окалины, ржавчины, перлита и т.п.), случайно попавших в жидкости (растительное масло, соки, воды, пиво, сиропы и т.п.), очищенные на других фильтрах, т.е. для выполнения предохранительных (“полицейских”) функций предлагаем использовать фильтр “полицейский”.

Фильтрование производится через слой нетканого термоскрепленного или иглопробивного полотна с селективностью 5-20 мкм.

1 - корпус;
2 - крышка;
3 - болт откидной;
4 - сетка;
5 - фильтроэлемент;
6 - пружина

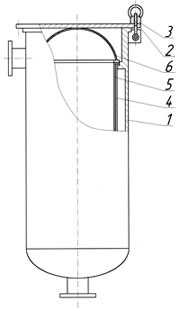

Рис. 3 - Фильтр “полицейский"

Краткие технические характеристики:

Производительность (в зависимости от вязкости жидкости и селективности мешочного фильтрэлемента), т/сутки	100..200
Площадь поверхности фильтра, м²	0,5
Рабочее давление, МПа	0,6
Рабочая температура, ºС, не более	95
Рабочая среда	растительное масло, соки, воды, пиво, сиропы и т.п. с температурой кипения ниже рабочей температуры фильтра
Рабочий объем, м³	0,03
Основные размеры, мм:
диаметр корпуса	219
высота	1100
Масса незаполненного аппарата, кг	50
Материал частей, соприкасающихся с продуктом	12Х18Н10Т или Ст3сп ГОСТ 380-88, резина МБС ГОСТ 7338-90 (прокладка) полотно полиэфирное фильтровальное ФТ-1 ТУ РБ 00204079
